在化工生產中，管道閥門長期接觸強腐蝕性介質（酸、堿、高溫?zé)煔獾龋涓g失效可能導致介質泄漏、生產中斷甚至安全事故。蝶閥因其結構緊湊、流阻小、啟閉快等優勢，在化工管道中的應用占比達40%。然而，傳統蝶閥在腐蝕性環境中面臨嚴峻挑戰，蝶閥易因長期接觸強腐蝕介質易發生腐蝕失效導致泄漏、停產及安全事故。

一、化工環境腐蝕機制與蝶閥失效

化工環境的腐蝕機制以電化學腐蝕為基礎，介質多為電解質溶液，形成原電池引發金屬陽極溶解，腐蝕速率受pH值、溫度、壓力及氯離子濃度影響，高速流體沖刷還會破壞腐蝕產物膜，加劇腐蝕反應。在上述電化學腐蝕機制及各類環境因素的綜合作用下，化工環境中的腐蝕會呈現出多種局部化特征，其中局部腐蝕的危害尤為顯著。

局部腐蝕更具破壞性，如點蝕因鈍化膜破損形成蝕坑、縫隙腐蝕源于連接間隙的介質滯留與濃差電池效應、晶間腐蝕因不銹鋼敏化導致晶界鉻貧化、應力腐蝕開裂則是拉應力與特定介質共同作用的結果。在銅冶煉煙氣制酸裝置中，蝶閥接觸的介質含98%濃硫酸，溫度在110 ℃范圍內波動，2~3個月后即發生了嚴重的腐蝕。

蝶閥的失效與各部件自身特性及所處的腐蝕機制存在緊密關聯。從具體部件來看，閥體因自身結構特性易遭受全面腐蝕，進而導致壁厚減薄；法蘭的縫隙或焊縫部位，由于其連接特性，易引發晶間腐蝕，最終造成泄漏；流道因承受介質流通，高速介質的沖刷會使其受損，進而導致穿孔；蝶板邊緣因結構設計使得流速在此處驟增，這一特性使其常受到?jīng)_刷與點蝕的協同作用，同時可能因應力集中引發應力腐蝕而開裂；閥桿的縫隙結構特性使其在介質與大氣形成的電化學環境中易發生腐蝕斷裂；密封件則因自身材質特性，易受介質影響出現溶脹、老化，或因顆粒磨損而失效。

針對上述問題，腐蝕預防措施需緊密結合介質特性，通過合理選材適配部件特性以抵御腐蝕；優化結構設計，以減少縫隙形成和介質沖刷對部件特性的破壞；控制裝配過程中的應力，避免因應力特性加劇腐蝕；定期維護并更換老化部件，從而切斷腐蝕機制與部件特性相互作用形成的腐蝕鏈。

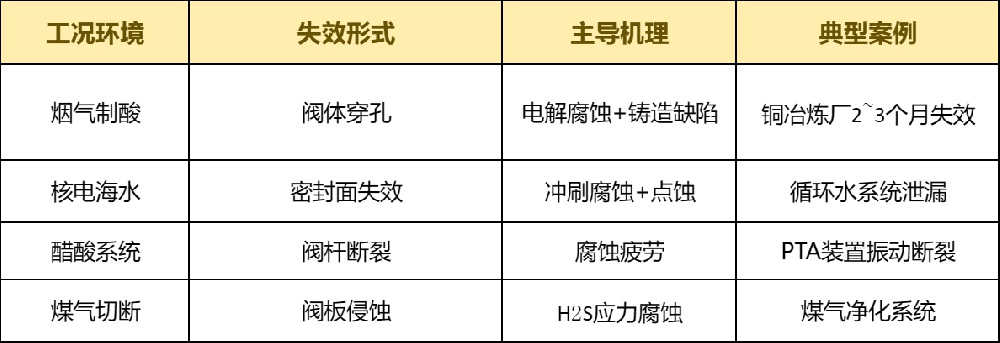

 化工蝶閥典型失效模式與機理

二、耐腐蝕蝶閥材料

1.金屬材料

（1）不銹鋼材料

不銹鋼因其良好的耐腐蝕性和力學性能成為蝶閥制造中應用最為廣泛的金屬材料之一。在化工管道中，常用的不銹鋼材料包括316L、雙相不銹鋼和304L等。316L不銹鋼是蝶閥制造中最常用的材料之一，具有良好的耐腐蝕性和加工性能。在高溫高腐蝕環境下，采用316L不銹鋼作為蝶閥密封副材料，并配合丁基夾石墨層進行特殊工藝處理，可顯著提高蝶閥的耐高溫、抗腐蝕性能和使用壽命。

雙相不銹鋼是近年來在蝶閥制造中廣泛應用的高性能材料。與傳統的奧氏體不銹鋼相比，雙相不銹鋼具有更高的強度和耐Cl?腐蝕性能。

（2）鎳基合金和特種合金

在某些強腐蝕環境中，普通不銹鋼和銅基合金難以滿足要求，需要使用鎳基合金和其他特種合金。鎳基合金具有優異的耐腐蝕性和高溫性能，特別適合在強酸、強堿和高溫環境中使用。鈦合金、雙相鋼、蒙乃爾等材質耐腐蝕性優秀，碳鋼除了經濟性以外，其他方面的性能均較差，而鎳基合金在耐腐蝕性、耐磨性等方面均表現出優異性能。

金屬材料性能對比

2.非金屬與復合材料

蝶閥所使用的材料以高分子材料和復合材料為主。在高分子材料中，氟塑料（如PTFE、PFA）因耐腐蝕性優異，被廣泛應用于襯里和密封部件；PP、PE等聚合物憑借經濟性與耐腐蝕性，適用于中低壓蝶閥，其中PP的強度更具優勢，而PEEK則適合在高溫環境下使用。全塑蝶閥近年來發展迅速，聚丙烯材質及各類新型材料在該領域應用廣泛。此外，丁腈橡膠、EPDM等橡膠和彈性體因能適配多種工況而常被用作密封材料。在復合材料方面，金屬基復合材料可通過涂層進一步提升性能；陶瓷基材料則具備耐高溫腐蝕特性，在惡劣工況下表現出色。

三、耐腐蝕蝶閥制造技術

1.表面處理技術

在大型蝶閥的防腐處理中，環氧樹脂、聚氨酯等有機涂層展現出顯著的現場適用性，這是由于其的施工特性與大型設備的處理需求高度匹配。一方面，這類有機涂層多采用常溫固化體系，無需復雜的高溫加熱設備，能適應現場管道旁、閥門井等受限環境；另一方面，其施工工藝靈活，通過刷涂、滾涂或無氣噴涂等方式實現，對大型蝶閥的復雜曲面和異形結構的覆蓋性優異，且涂層具有一定的柔韌性，能兼容蝶閥在啟閉過程中的輕微形變，避免因機械應力導致涂層開裂。電鍍、熱噴涂等金屬涂層及激光熔覆技術能顯著提升耐腐、耐磨等性能。

襯里技術是在內部襯覆耐腐蝕材料，橡膠襯里彈性和密封性好但不耐強腐蝕，PTFE等氟塑料襯里應用廣泛，陶瓷襯里在強腐蝕、高磨損環境優勢明顯。化學轉化膜技術通過化學或電化學作用，在金屬表面形成結合牢固的功能性保護膜，核心技術包括磷化、鈍化和陽極氧化。磷化適用于鋼鐵、鋅鋁等金屬，金屬與含磷酸二氫鹽的酸性溶液反應，生成磷酸鹽結晶膜，其多孔結構能增強耐腐蝕性和涂裝附著性，廣泛應用于汽車涂裝前處理與機械零件防銹。

鈍化主要針對不銹鋼，利用硝酸等強氧化劑促使表面形成更致密的Cr2O3鈍化膜，填補天然氧化膜孔隙，顯著提升抗點蝕、縫隙腐蝕能力，常用于醫療器械、食品加工設備。陽極氧化針對鋁及鋁合金，電解生成多孔Al2O3膜，經封孔處理后耐蝕性、耐磨性大幅提升，且可染色，適用于建筑型材、電子設備外殼等場景。

蝶閥表面處理技術優勢顯著，既能增強耐腐蝕性及耐磨性，還可優化外觀并強化密封性能。但其也存在些許不足，如特殊涂層成本高、工藝復雜需專業設備等；部分涂層耐高溫/沖擊性弱，易發生脫落；電鍍等工藝可能帶來環保污染風險。

2.材料復合與改性技術

合金化是提高金屬材料耐腐蝕性能的基本方法之一，向基體金屬中添加合金元素可改變金屬的組織結構和化學性質，提高其耐腐蝕性。如在不銹鋼中添加Cr、Ni、Mo等元素可形成鈍化膜，提高其耐腐蝕性和抗氧化性能。

除了合金化以外，納米復合是將納米級的增強相，如納米顆粒、納米纖維等，均勻分散在基體材料中，形成納米復合材料，從而顯著提高材料的力學性能和耐腐蝕性能。材料復合與改性是一門復雜的技術，需要綜合考慮材料的耐腐蝕性、力學性能、加工性能和成本等因素。在設計耐腐蝕合金時，需要考慮合金成分、加工工藝、熱處理和表面處理等因素對材料耐腐蝕性能的影響。

耐腐蝕蝶閥技術已取得顯著進展，但行業仍是高端材料進口較為穩定、極端工況下性能優勢明顯、部分先進技術成本高且工藝復雜。未來耐腐蝕蝶閥技術需聚焦三大方向突破。一是材料創新，需研發低成本高性能合金及新型復合材料，平衡耐腐蝕性與經濟性；二是制造技術升級，推動環保型表面處理工藝替代傳統電鍍，結合智能化技術實現涂層質量精準控制；三是集成設計優化，將結構創新與腐蝕防護結合，開發適配極端工況的一體化蝶閥。同時，需加強產學研協同，突破高端產品的進口研發，滿足核電、新能源材料等新興產業需求，提升競爭力。
